機器（委託対応）の詳細情報
Detailed Information of Equipment(Job Request)
＜利用上の注意事項＞
2026年7月1日～受付開始予定です。| 機器情報（対応情報） Equipment and Job Request Information | |
|---|---|
| 部署 Affiliation | ホウ化水素研究センター Hydrogen Boride Research Center |
| カテゴリー Category | 電子顕微鏡 Electron Microscopes |
| 機器名（委託内容） Equipment (Job Request) | 電界放出形透過電子顕微鏡(HF5000) Hitachi HF 5000 Environmental S/TEM |
| メーカー（型式） Supplier (Equipment type) | 日立ハイテク HF5000 Hitachi High-Tech Corporation HF5000 |
仕様・特徴 Specification・Features |
本装置は、電界放出形透過電子顕微鏡であり、以下の特徴を有する。加速電圧は80 kVと200 kVが選択可能、倍率はSTEMモードで20-8,000,000倍、TEMモードで100-1,500,000倍の範囲で可変可能。最高分解能は0.078 nmのSTEM空間分解能を有する。 ベリリウム二軸ホルダー、HTC製MEMS加熱ホルダー（ガスホルダー）、EDS（Elite T Super（70㎜2）とEELS（Gatan GIF Continuum ER System）などを装備しています。前処理装置として、UVオゾンサンプルクリーナー、TEMホルダー真空保管庫を備えており、環境磁場は規定値以下、環境音を遮断する静音環境対策を実施済みです。NIMSの電顕ユニットで共通機器運用に２０年以上携わったベテランTEM専門技官が皆様の測定を代行します。 |
| 設置場所 Installation site | 総合研究棟B棟0003室 Laboratory of Advanced Research B0003 |
| 備考 Remark |
＜学外者の利用案内＞ TEM専門技官による測定代行のみ受け付け。長期使用や機器利用の場合は、要相談。 以下、スポット使用の一般的な金額例。測定難易度やEDSおよびEELS利用の有無により、価格が変動します。 【研究機関/スタートアップ企業】 委託利用（技術代行）※データあり：7,500円/時間 【中小企業】 委託利用（技術代行）※データあり：15,000円/時間 【大企業】 委託利用（技術代行）※データあり：22,600円/時間 【研究機関/スタートアップ企業】 委託利用（技術代行）※データなし：22,500円/時間 【中小企業】 委託利用（技術代行）※データなし：37,000円/時間 【大企業】 委託利用（技術代行）※データなし：70,000円/時間 【参考資料】 [公開]TEMで測定できること-2026年度版最終版 https://openfacility.sec.tsukuba.ac.jp/public/wp-content/uploads/2026/06/HB-2026-2.pdf [公開]透過電子顕微鏡の基礎と応用2026年度最終版 https://openfacility.sec.tsukuba.ac.jp/public/wp-content/uploads/2026/06/HB-2026-3.pdf ----------------------------------------------------------------------------------- 申し込みの流れはこちらも合わせてご覧ください https://www.ims.tsukuba.ac.jp/~hbrc/en/kyoyo.html ----------------------------------------------------------------------------------- |
| 主な研究成果 Research Accomplishment | |
| 相談窓口 Inquiry | 利用相談はこちらより必要事項をご記入の上、お問い合わせください。 |
| 機器担当者 |
担当者：伊藤良一 所属：ホウ化水素研究センター |
|
委託単価
University-wide Job Request Rate |
別途見積 |

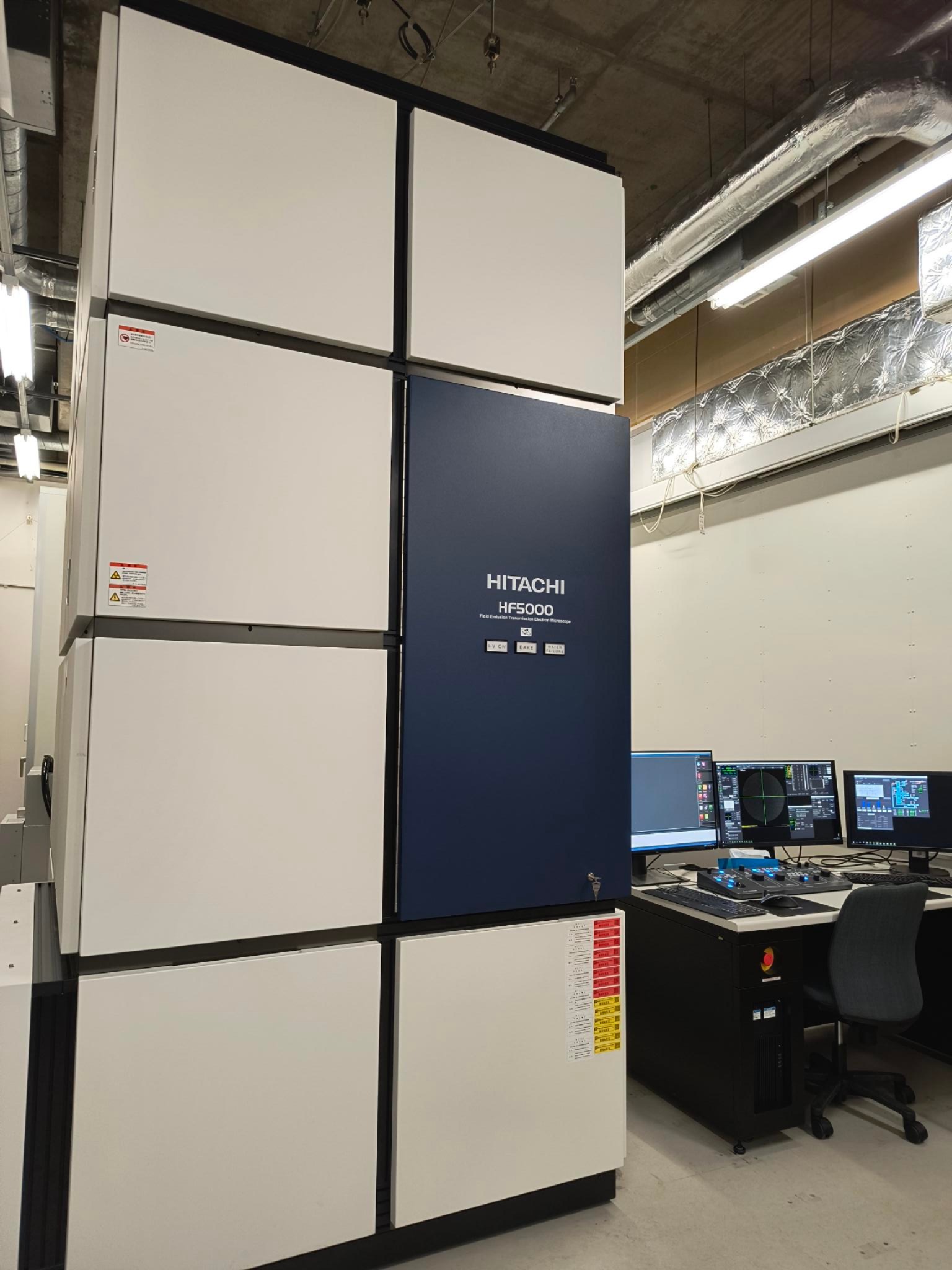

| 写真 Picture |
|
